Brücken-, Tunnel- und Verkehrsbau

Hongkong-Zhuhai-Macao Bridge (HZMB) | Betriebsgebäude Ost und West, China

Auf zwei künstlichen Inseln an den beiden Ausfahrten des HZMB Tunnels entstehen derzeit markante Sichtbetonbauwerke. Rechts im Bild ist die Ausfahrt am Westende des Tunnels zu sehen. (Grafik: © China Communications Construction Company Ltd. CCCC)
Die Fahrtrichtungen des Tunnels werden durch bis zu 15,50 m hohe Stahlbetonwände getrennt. Auf den Wänden lagert eine Stahlkonstruktion, die als Sonnenblende dient. In der Verlängerung der Tunneleinfahrt entsteht das mehrgeschossige Bauwerk des Tunnelbetreibers.
Mit der PERI Lösung erreicht das Baustellenteam beste SB 4 Sichtbetonqualität mit einem klar strukturierten Fugen- und Ankerraster sowie dauerhafte Wasserundurchlässigkeit für die Wände der Tunneleinfahrt.
PERI plant und liefert weiterhin die Schalungslösungen für die umlaufenden Wellenbrecher als auch für die mehrgeschossigen Betriebsgebäude auf den künstlichen Inseln. Höchste Sichtbetonqualität ist die maßgebliche Anforderung für die Bauausführung.
Die PERI Schalungslösung für die Decken, auskragende Balkone und Brüstungen basiert weitestgehend auf Standardbauteilen verschiedener PERI Systeme. Zum Schalen der rund geformten Bereiche plant, produziert und liefert das Weißenhorner Unternehmen außerdem unzählige Knaggen und andere Plattenzuschnitte.
Während der Planungsarbeiten entschieden die Projektpartner, die zuvor angedachte Baumethode zu verändern. Man entschied unter anderem, Unterzüge und Decken separat zu betonieren. Ergebnis: Systemschalungen ließen sich effizient einsetzen, die zuvor angedachte Bauzeit reduzierte sich um 6 Monate.
Die Zuschnitte für die projektspezifischen Schalungen der großformatigen Stützen werden in Weißenhorn geplant und produziert.
Für das ausführende Team war die Ausführung solch hoher Sichtbetonqualität gänzlich neu. Zwei PERI Supervisor unterstützten daher die Projektleiter vor Ort während der gesamten Bauzeit mit stetiger Qualitätssicherung.
1
/
8
1
/
1

Projektdaten

Standort: Hongkong, China

  • Zwei mehrgeschossige Betriebsgebäude auf den beiden, je knapp 100.000 m² großen künstlichen Inseln am Ost- sowie Westende des Tunnels
  • Gebäude auf der westlichen Insel: rund 19.000 m² Nutzfläche für Maschinenräume, Löscheinrichtungen und Verwaltung; bestehend aus einem Untergeschoss und drei oberirdischen Etagen; rund 20 m Gesamthöhe
  • Gebäude an der östlichen Ausfahrt des Tunnels: rund 27.000 m² Nutzfläche auf 4 Geschossen, neben Betriebsräumen entsteht hier Verkaufsfläche sowie eine Ausstellung über die Entstehung des Megaprojekts; rund 23,60 m Gesamthöhe

Anforderungen

  • Höchste Sichtbetonanforderungen
  • Effiziente Schalungslösungen mit Systemschalungen und geringstmöglichem Einsatz von Sonderschalungen
  • Projektspezifische Lösungen für komplexere Formgebung

Kunde

China Communications Construction Company Ltd. (CCCC)

Kundennutzen

  • Erreichung höchster Sichtbetonqualität nach SB 4
  • Effiziente Ausführung mit hohem Anteil an Systemschalungen
  • Lieferung von Plattenzuschnitten just-in-time
  • Unterstützung der Qualitätssicherung vor Ort durch PERI Supervisor
  • Einsparung von Bauzeit
Porträt von Meng Fanli, Projektleiter Westinsel, Lin Ming, Projektdirektor, Liu Haiqing, Projektleiter Ostinsel, China Communications Construction Company Ltd. (CCCC)
Meng Fanli | Lin Ming | Liu Haiqing
Projektleiter Westinsel | Projektdirektor | Projektleiter Ostinsel

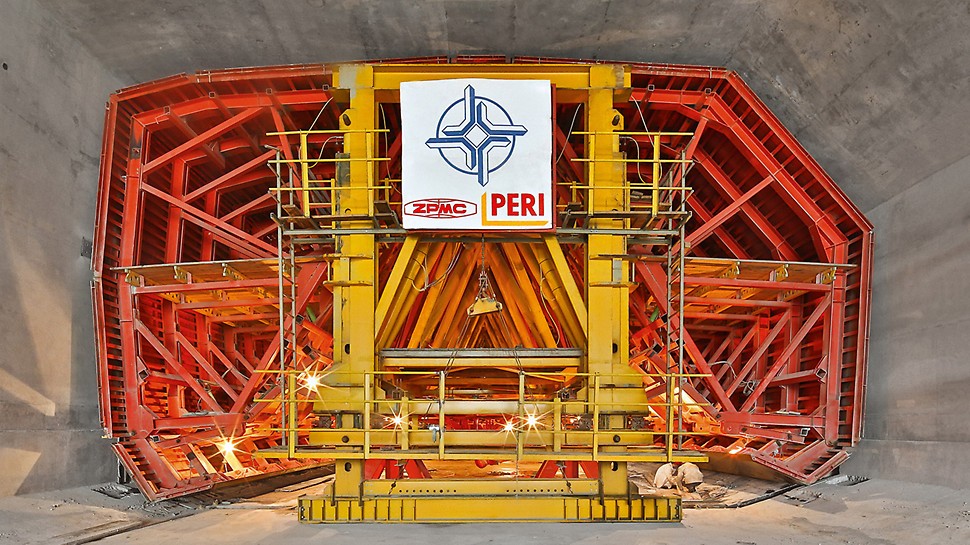

PERI spielt eine entscheidende Rolle bei der Verwirklichung dieses Jahrhundertbauwerks, Tunneleinfahrten, Wellenbrecher und Betriebsgebäude sind mit höchsten Qualitätsanforderungen äußerst anspruchsvoll. Die Schalwagen lassen sich einfach umsetzen und bieten beste Sicherheit und erstklassige Sichtbetonqualität. Wir haben das professionelle Engineering, den Service und das Streben der PERI Ingenieure nach Perfektion schätzen gelernt.

PERI Lösung

  • Planung der Schalungslösung inklusive der Ausarbeitung neuer Bauweisen
  • Wirtschaftliche Schalungslösung mit effizientem Einsatz von Systemschalungen
  • Planung und Lieferung von Plattenzuschnitten nach Maß
  • Stetige Begleitung der Baumaßnahme und Qualitätssicherung vor Ort durch PERI Supervisor

PERI Systeme im Einsatz
